Комбинированное соединение


Спецификация материалов

  • Корпус: сталь (Ст.20, 12Х18Н10Т, 09Г2С - LD Energy)
  • Шар: нержавеющая сталь
  • DN 15-32: 20X13; DN 40-65: AISI 304; DN 80-250: AISI 409
  • Шток: нержавеющая сталь (12Х18Н10Т, 20Х13)
  • Уплотнение штока: фторсилоксановый эластомер
  • Уплотнение штока/подшипник скольжения:фторопласт Ф4К20 (PTFE+C, Teflon)
  • Уплотнение шара: фторопласт Ф4К20 (PTFE+C, Teflon) с дублирующим уплотнением из фторсилоксанового эластомера

Управление

DN 15-250: рукоятка - окрашенная углеродистая сталь с полимерным наконечником
DN 150-250: рекомендуется механический редуктор с червячной передачей

Фланцы

Присоединительные размеры по ГОСТ 12815-80

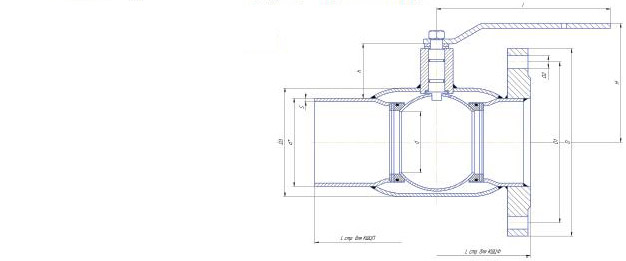

Основные технические характеристики

DNPNАртикулКодdd*sD3HhID1D2n отвDL
154011200159402MGLD000000000КШ.Ц.К.015.040.Н/П.0210212,83872231706514495160
204011200209402MGLD000000000КШ.Ц.К.020.040.Н/П.0215272,842722317075144105160
254011200259402MGLD000000000КШ.Ц.К.025.040.Н/П.0218323,248752117085144115185
324011200329402MGLD000000000КШ.Ц.К.032.040.Н/П.0224383,5577521170100184135185
404011200409402MGLD000000000КШ.Ц.К.040.040.Н/П.0230483,5609244235110184145208
504011200509402MGLD000000000КШ.Ц.К.050.040.Н/П.0240573,57610044235125184160225
652511200659252MGLD000000000КШ.Ц.К.065.025.Н/П.02497648911044235145188180240
802511200809252MGLD000000000КШ.Ц.К.080/065.025.Н/П.026389411414160335160188195245
1002511201009252MGLD000000000КШ.Ц.К.100/080.025.Н/П.0275108513315060335190228230265
1252511201259252MGLD000000000КШ.Ц.К.125/100.025.Н/П.02100133618019594525220268270340
1502511201509252MGLD000000000КШ.Ц.К.150/125.025.Н/П.02125159621921098525250268300370
2002511202009252MGLD000000000КШ.Ц.К.200/150.025.Н/П.021482198273225846253102612360440
2502511202509252MGLD000000000КШ.Ц.К.250/200.025.Н/П.0220027383252701276253703012425520
